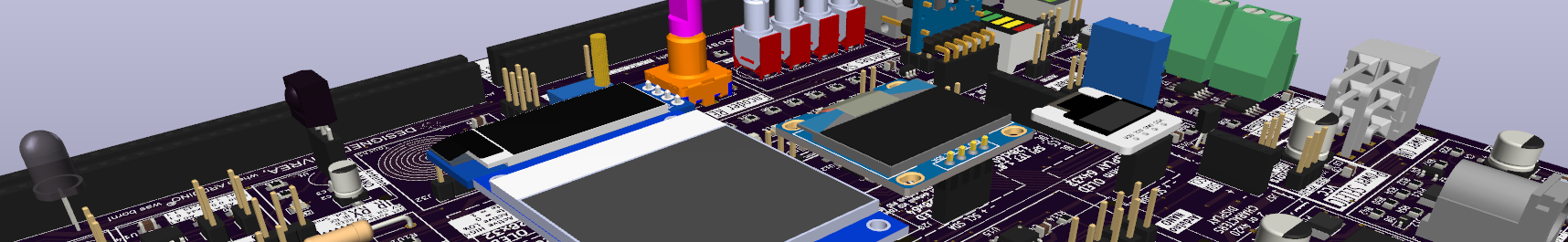

dimensioni
202 x 166 mm
interfaccia PC
- Connettore USB C
- Convertitore USB to UART on board con chip FDTI FT232R e RX/TX compatibile 3,3/5V
- USB protetta da sovraccarico 3A
alimentazione
- USB/Power Bank 🔥
- Esterna tramite connettore PLUG 5,5×2,1 mm protetto da inversione di polarità
- Tensione alimentazione esterna PLUG 6÷40V fino a 3A (protetta da sovraccarico)
- Regolatore integrato on-board Plug Power Supply (5V)
- Regolatore integrato on-board 3,3V
- Regolatore integrato on-board 12V per fornire tensione a dispositivi esterni 🔥
- Alimentazione flessibile selezionabile da jumper:
- jollyBoard.RP328: alimentazione da USB/Power Bank o da Plug Power Supply
- Motori: alimentazione da USB, da Plug Power Supply oppure tensione diretta dal Plug (max. 40V)
- Protezione da sovraccarico 3A
tasti e interruttori
- 4 Pulsanti
- 4 Interruttori
- 1 Pulsante Touch
- 1 Keypad a 5 pulsanti 🔥
- Encoder esadecimale rotativo (0÷F)
- 3 Relé
motori
- Controller per 2 Motori DC (abilitabili con jumper)
- Controller per 2 Motori Stepper con indicatori LED (abilitabili con jumper)
- Connettori per 2 Servo Motori (abilitabili con jumper)
acustica e tattile
- Buzzer
- Motore Vibrazione
regolazione
- Potenziometro Analogico Multigiri
- Rotary Encoder con pulsante
indicatori
- 8 LED (jumper di abilitazione)
- 1 Display a 7 Segmenti ad una cifra (segmenti collegati con i LED, jumper di abilitazione)
- connettore per Display a 7 Segmenti a 4 cifre (segmenti collegati con i LED) 🔥
- 1 Barra Grafica a 8 LED (ogni barra è collegata con i LED, jumper di abilitazione)
- 3 LED RGB + connettore per espansione striscia LED WS2812
sensori
- TEMPERATURA: DS18B20/LM35 (zoccolo)
- TEMPERATURA e UMIDITÀ: DHT11/22 (zoccolo)
- MAGNETICO:
- Sensore Hall (zoccolo)
- Interruttore Reed
- LUCE: Fotoresistenza (LDR)
- DAC con MCP4725🔥
- CORRENTE INA219B 🔥
- CORRENTE SCT013 🔥
infrarossi
- Ricevitore IR
- Trasmettitore IR (con connettore per sensore esterno)
timing & storage
- RTC con Batteria tampone 2032
- EEPROM 32K
connettori I2C
- Fino a 4 display LCD simultanei
- 1 connettore Programmabile I2C
- 1 connettore per espansioni I2C
- 1 connettore Qwiic®

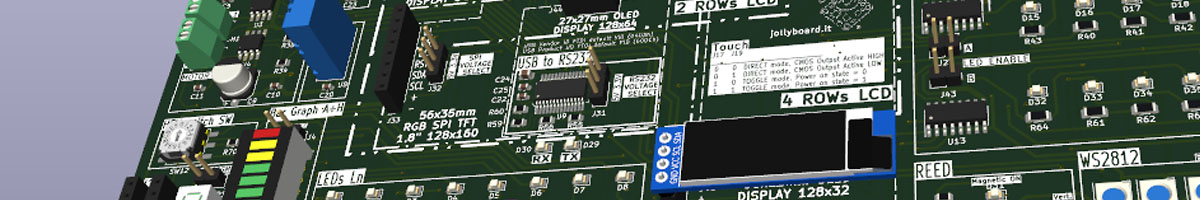

- 4 connettori I2C per connettere DISPLAY, compatibili con:
- 2×16 caratteri
- 4×16/20 caratteri
- 15x15mm 64×32 OLED
- 38x12mm 128×32 OLED
- 27x27mm 128×64 OLED
- 34x47mm 128×128 OLED
connettore SPI
- 56×35 mm TFT 1,8″ 128×160 display RGB SPI
- Altri dispositivi SPI
connessioni I/O
- 1 Connettore dedicato per alimentare dispositivi esterni:
- 6 PINs passo 2,54 mm GND, 3.3V, 5V, VPLUG, 12V, GND
- 1 morsettiera 12V 🔥
- 2 Connettori 40+30 PIN per I/O e alimentazione verso Arduino, Raspberry Pi, ESP…
connettore per Arduino PRO MINI… on board!🔥
La jollyBoard.RP328 integra un connettore a 6 pin che permette di collegare direttamente un Arduino PRO MINI, trasformandola in un sistema di sviluppo completo.
Grazie al chip FTDI UART integrato, collegando la jollyBoard.RP328 al PC tramite la sua porta USB puoi programmare direttamente l’Arduino PRO MINI senza bisogno di un convertitore esterno e iniziare subito a sperimentare.
ℹ️ Nota: il montaggio dell’Arduino PRO MINI non interferisce con alcun componente.
foratura meccanica per predisposizioni🔥

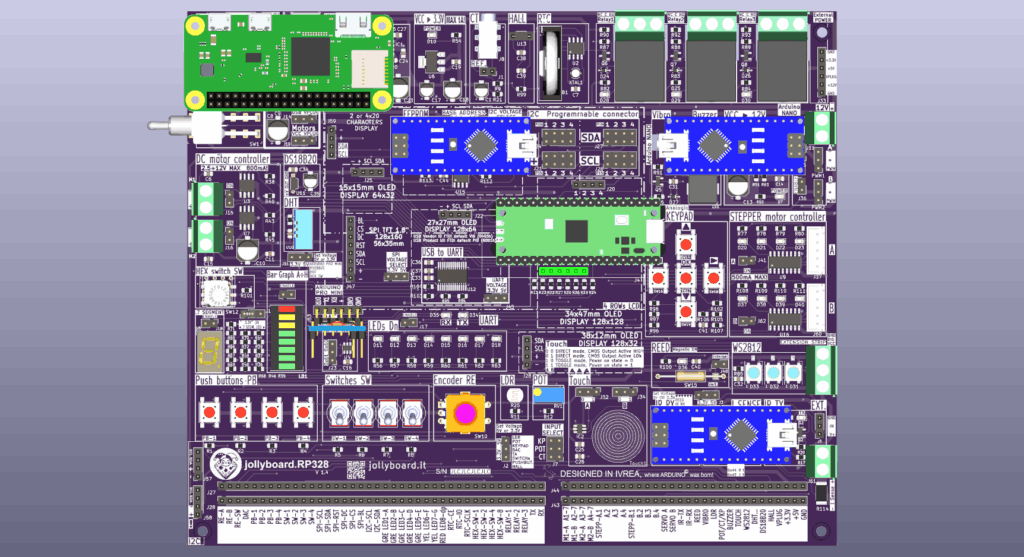

La jollyBoard.RP328 è progettata con forature dedicate che permettono di montare — rialzate dal piano componenti tramite torrette distanziali — board come Arduino o Raspberry Pi (anche contemporaneamente).
In questo modo, se hai realizzato un circuito cablato sulla jollyBoard e lo alimenti tramite Power Back, puoi spostare l’intero sistema da una postazione all’altra senza rischiare che i fili si stacchino o che i collegamenti vengano danneggiati.
Le predisposizioni previste sono per (anche tutte insieme):
👉 Poiché queste board vengono montate al di sopra dei componenti della jollyBoard, in base all’area occupata potrebbero occultare o limitare l’accesso ad alcune funzionalità della scheda.
