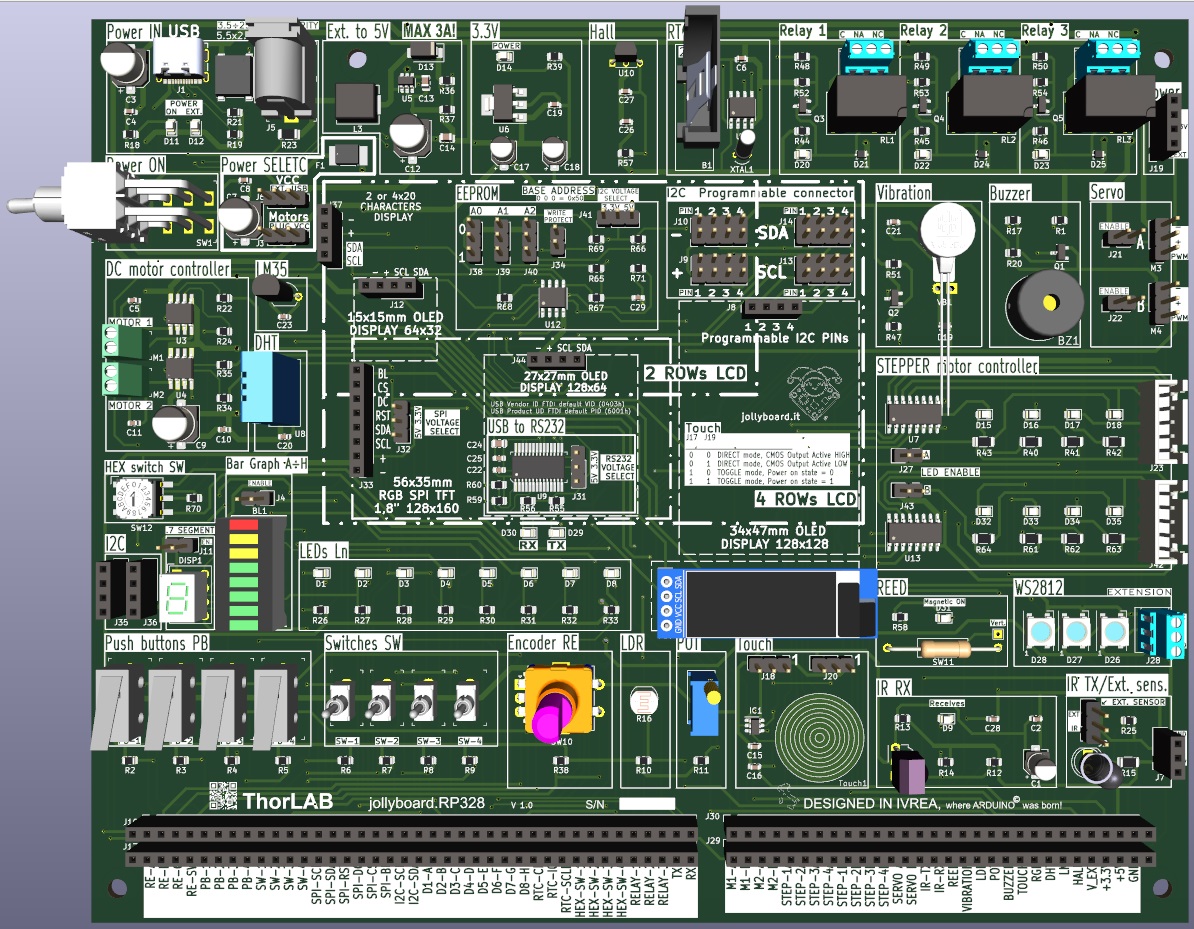

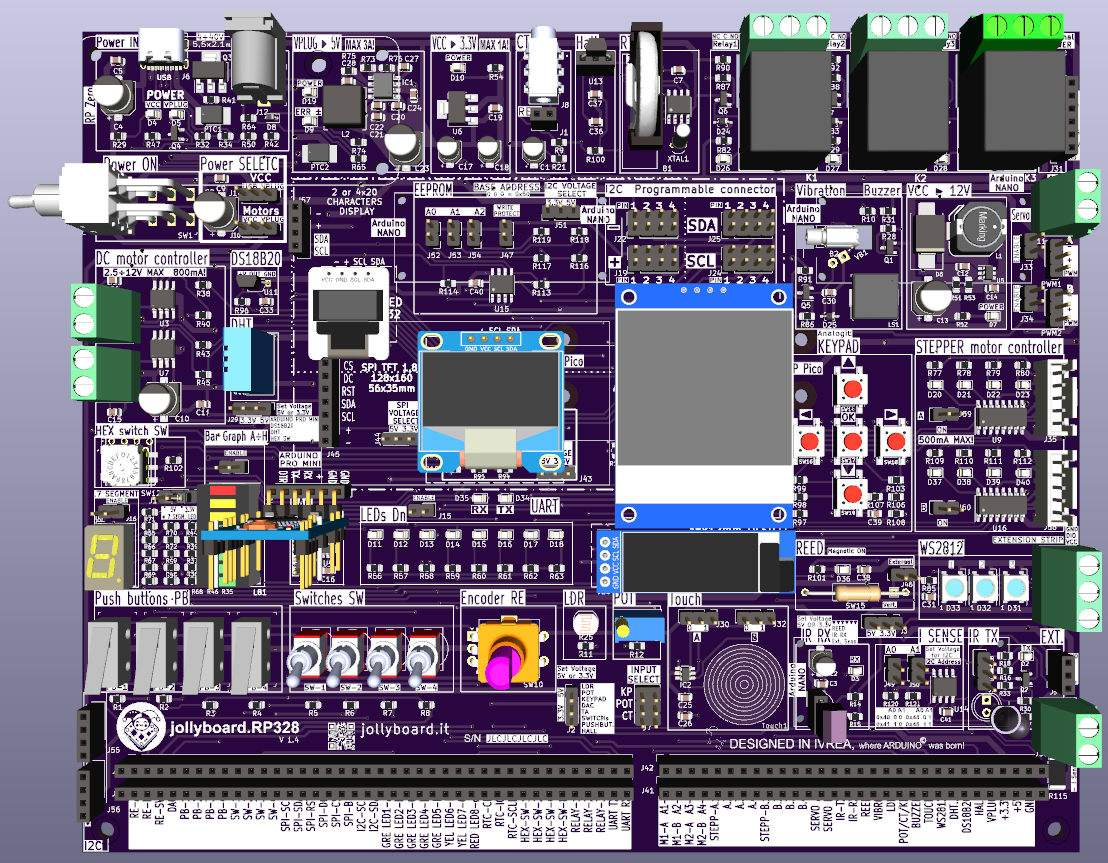

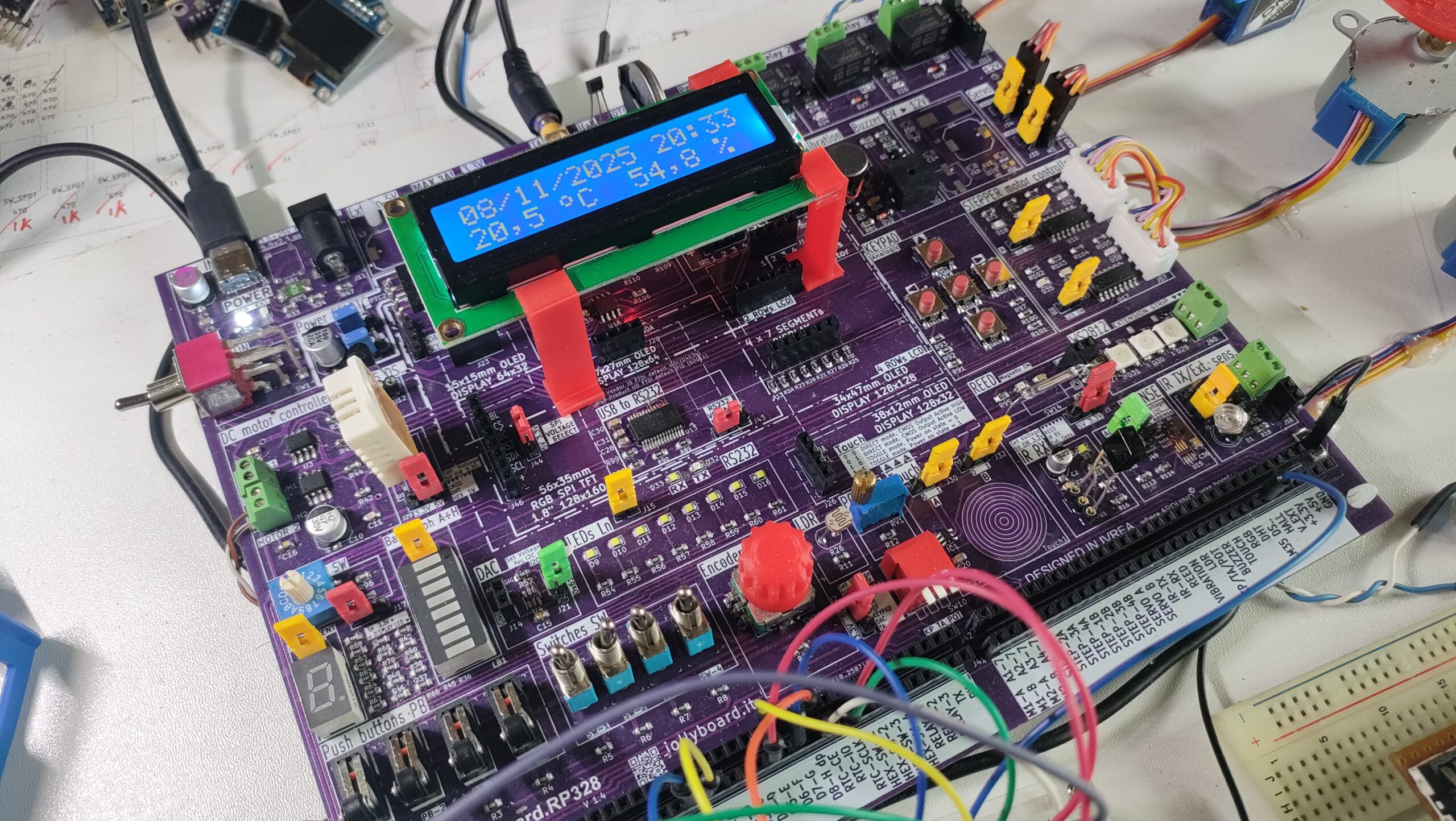

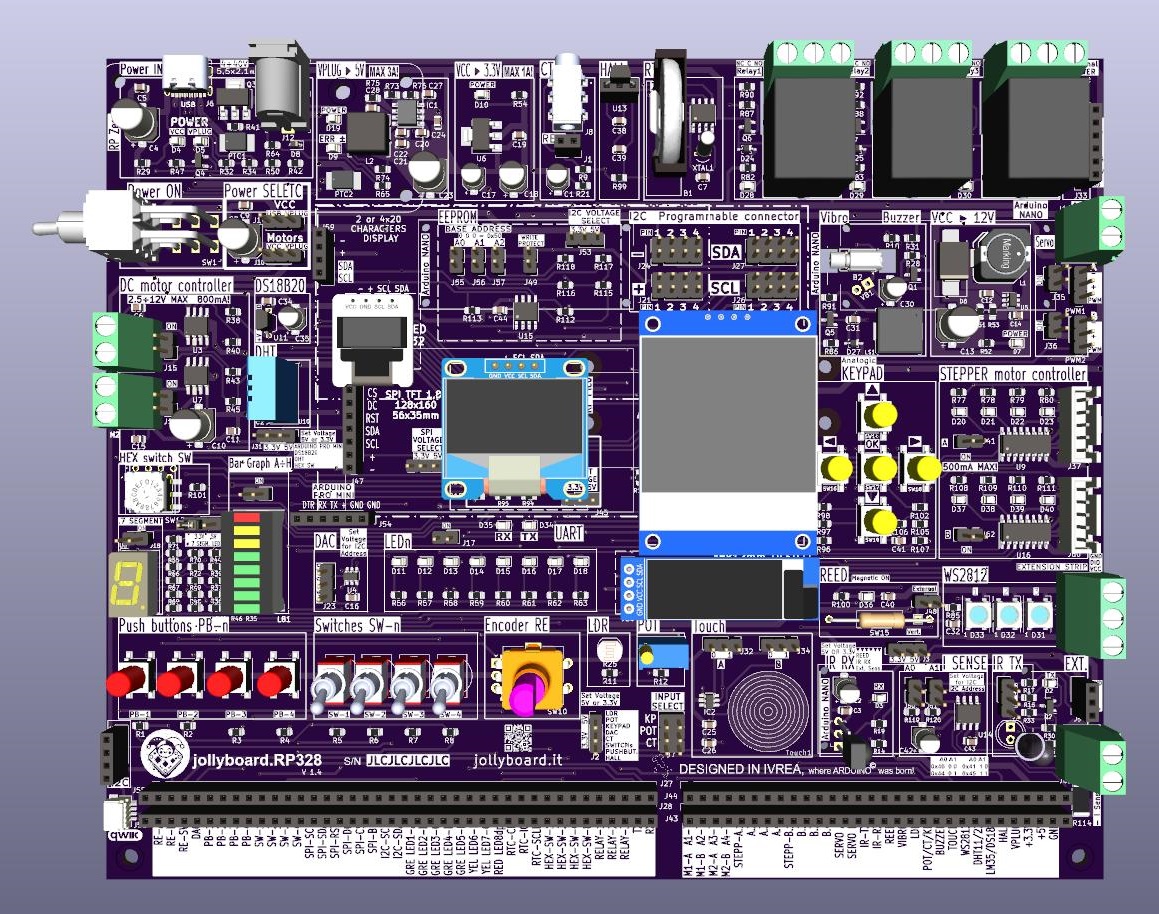

Sensori, motori, display e connettività avanzata in un’unica piattaforma

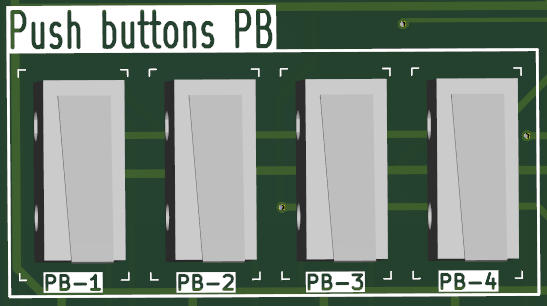

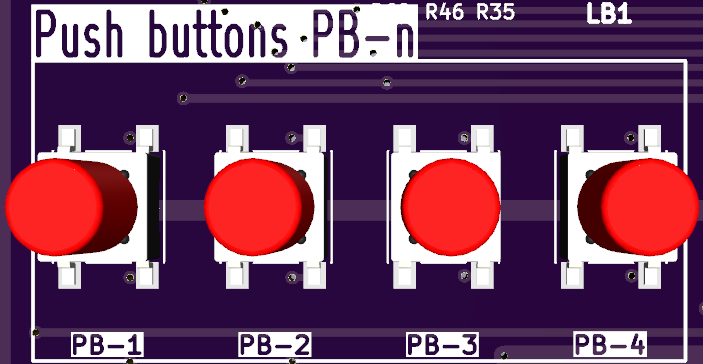

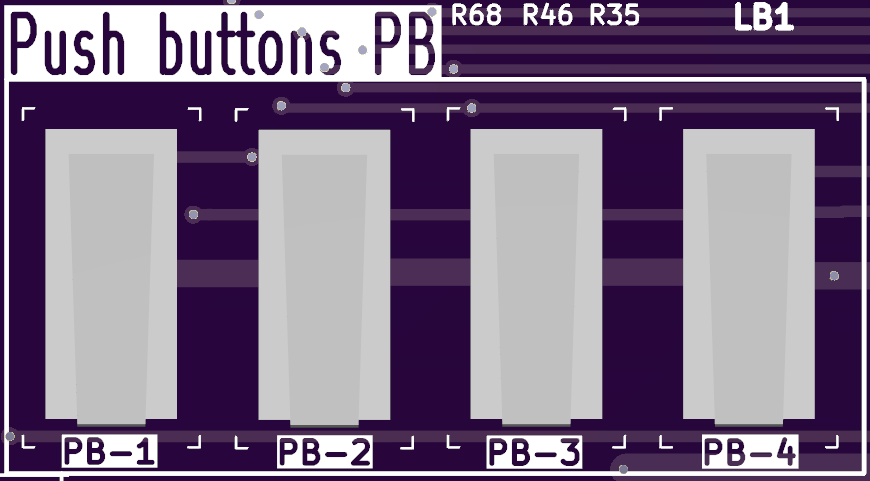

Pulsanti integrati per input e controllo diretto

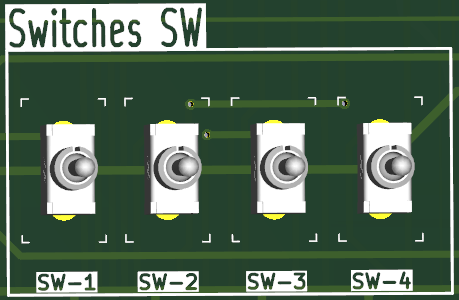

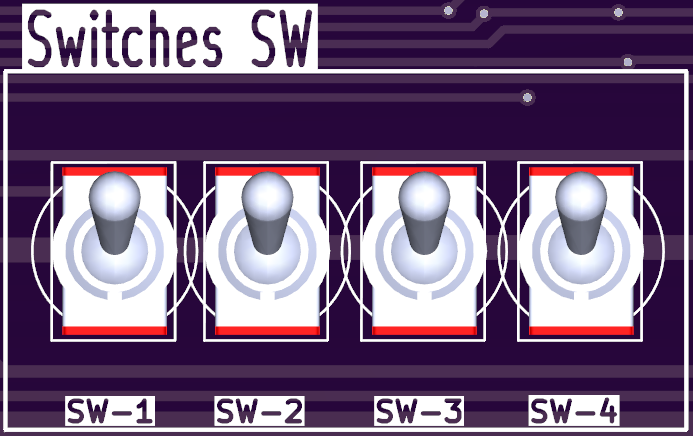

Interruttori integrati per selezione e controllo

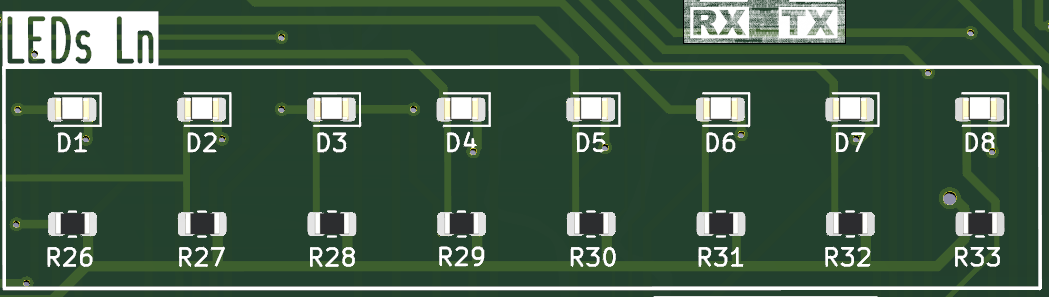

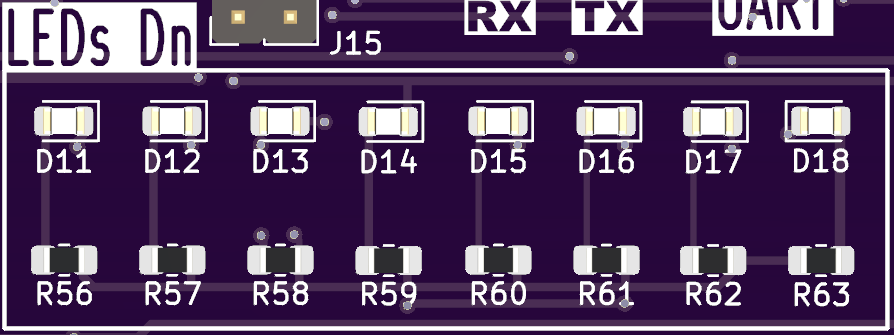

LED integrati per segnalazioni e indicazioni visive

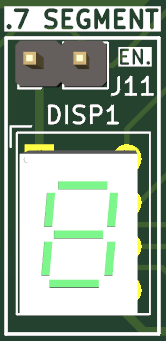

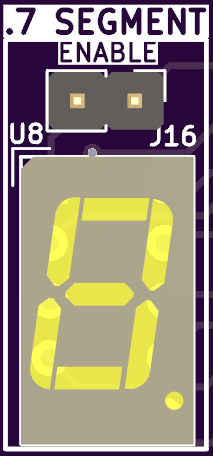

Display a 7 segmenti integrato per visualizzare numeri e indicatori di stato

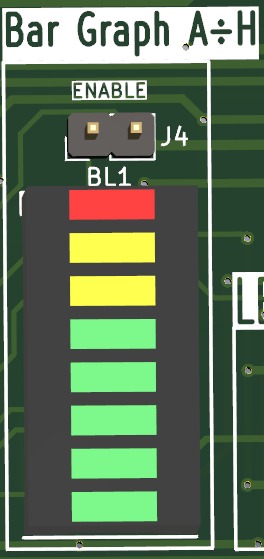

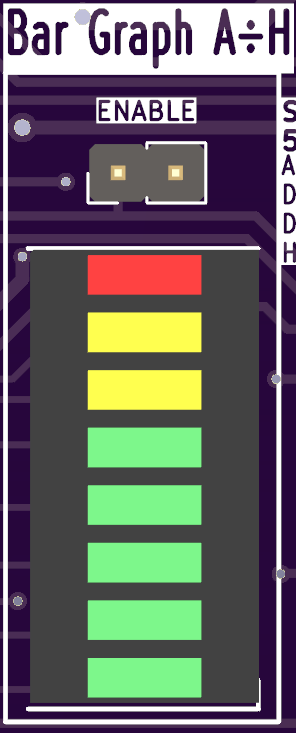

La barra grafica a LED integrata è perfetta per visualizzare informazioni o livelli in modo visivo e dinamico

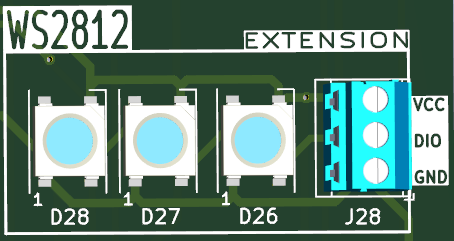

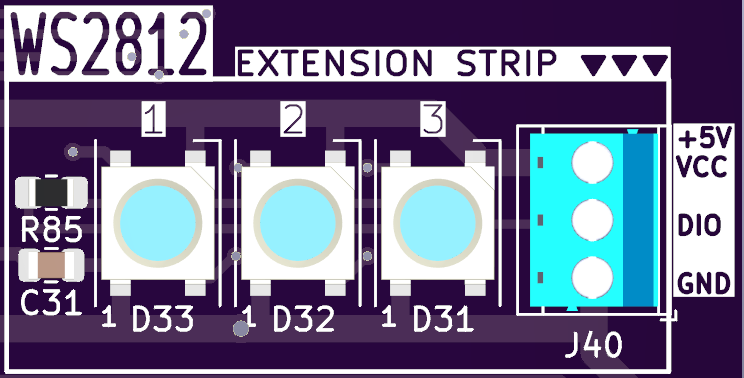

Sperimenta effetti luminosi con i 3 LED WS2812 integrati e amplia le possibilità collegando una striscia LED al connettore dedicato

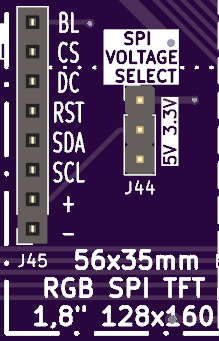

Connettore per il collegamento di un display SPI

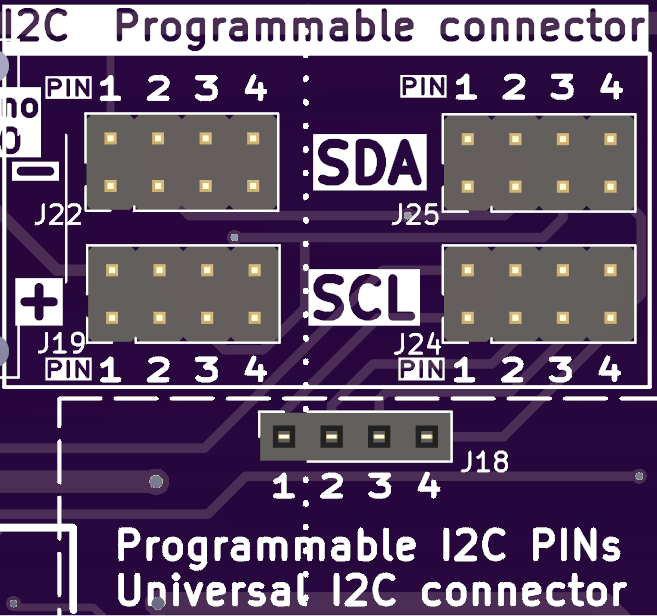

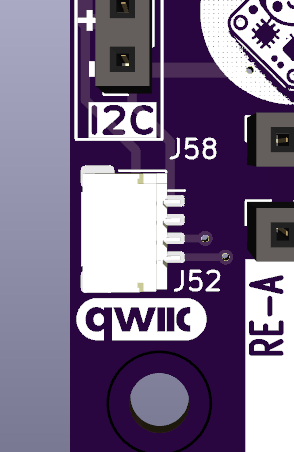

È presente un connettore jolly per collegare qualsiasi dispositivo I2C, indipendentemente dalla disposizione dei pin
7 connettori I2C con supporto fino a 4 display simultanei

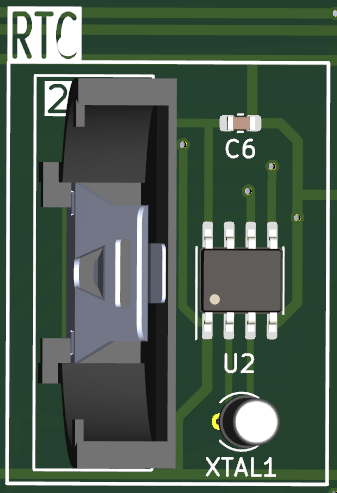

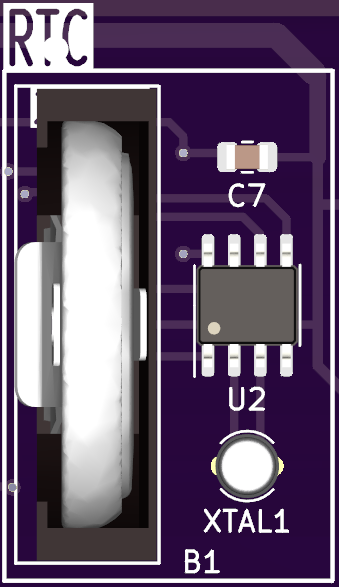

Real Time Clock con batteria tampone per il mantenimento della data e dell’ora.

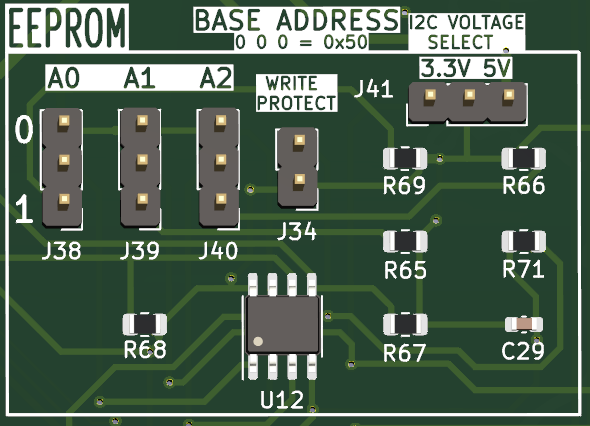

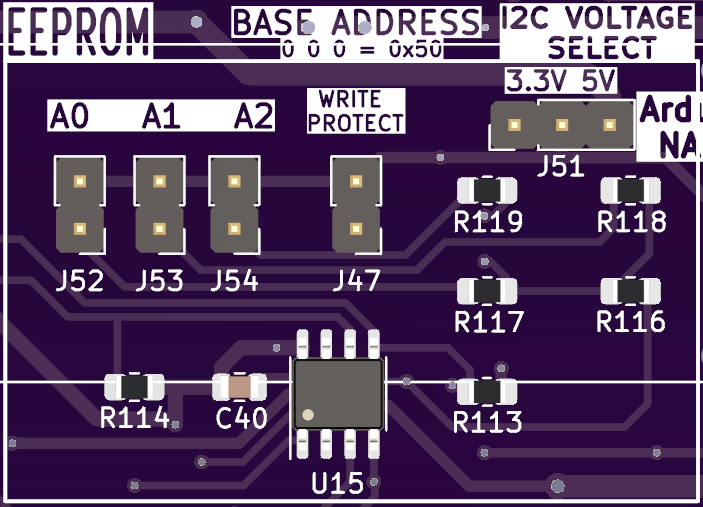

EEPROM Seriale 256-Kb I2C (32KB) per l’archiviazione di dati, ideale per progetti avanzati.

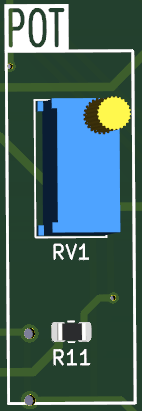

Potenziometro multigiri per regolazioni precise ed accurate, ideale per applicazioni che richiedono un controllo fine e affidabile

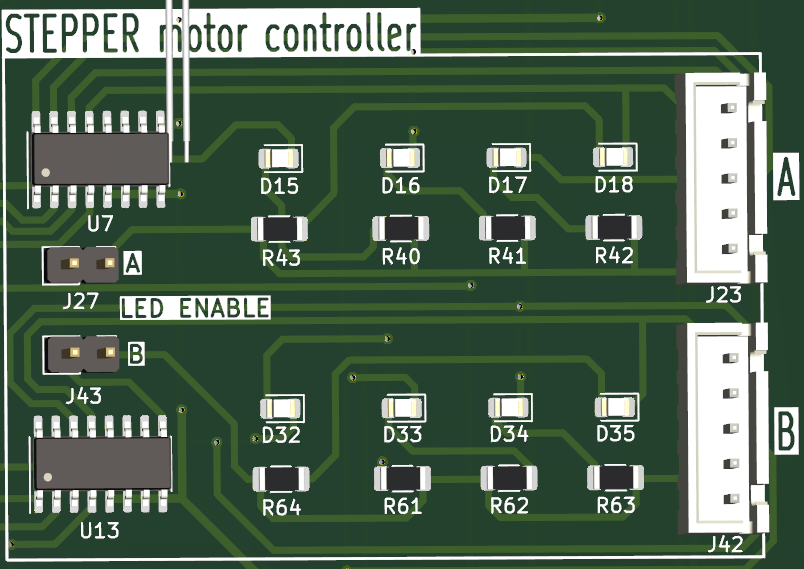

Controlla la rotazione di due motori stepper grazie ai driver integrati

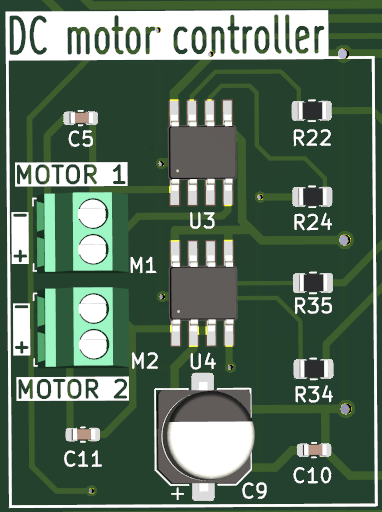

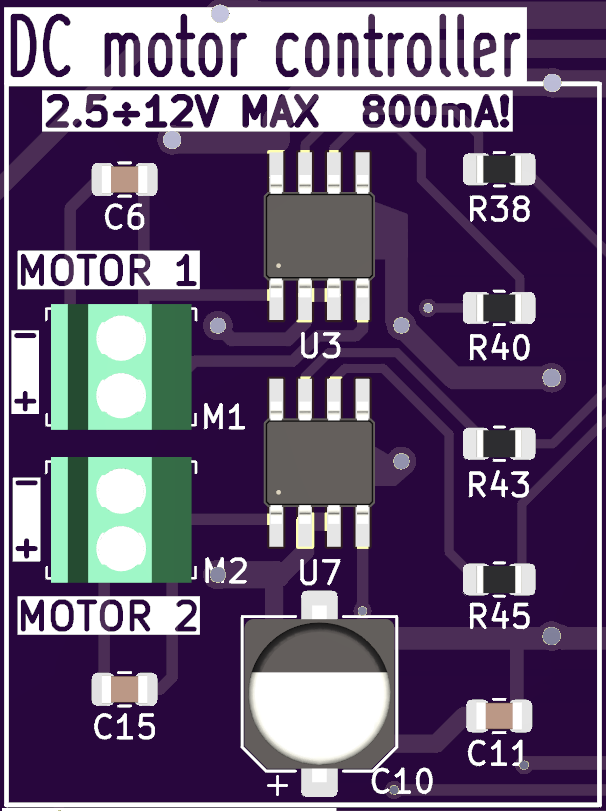

Driver integrati per controllare due motori in corrente continua

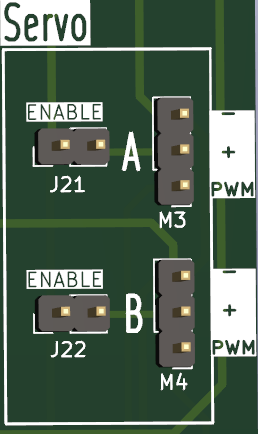

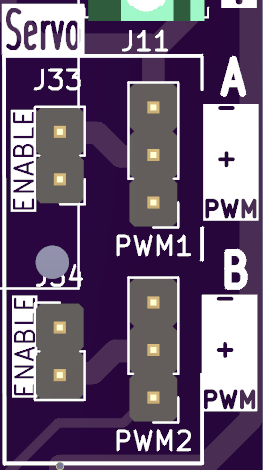

Connettori per la gestione di due servo motori

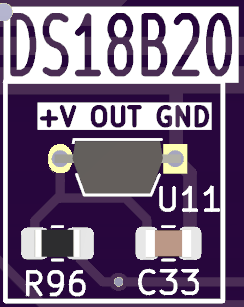

Sensore di temperatura per misurazioni analogiche precise

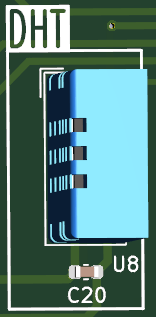

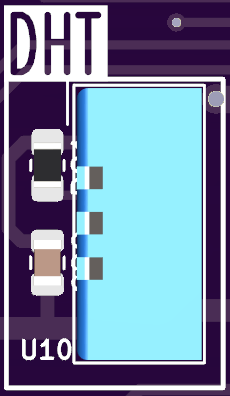

Sensore DHT11/DHT22 per la misurazione combinata di temperatura e umidità

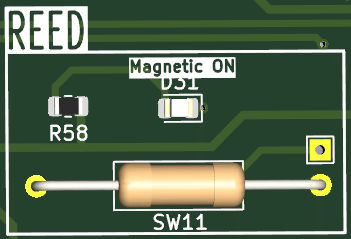

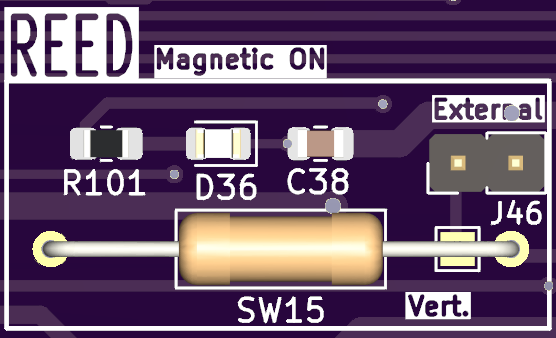

Interruttore Reed magnetico, attivabile con un campo magnetico esterno

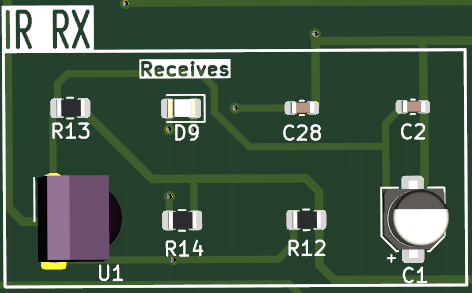

Ricevitore a infrarossi per la decodifica di segnali da telecomandi e dispositivi IR

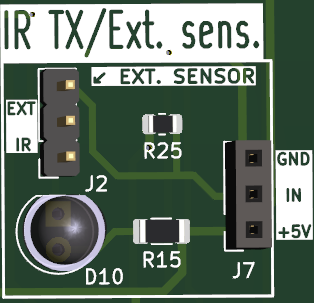

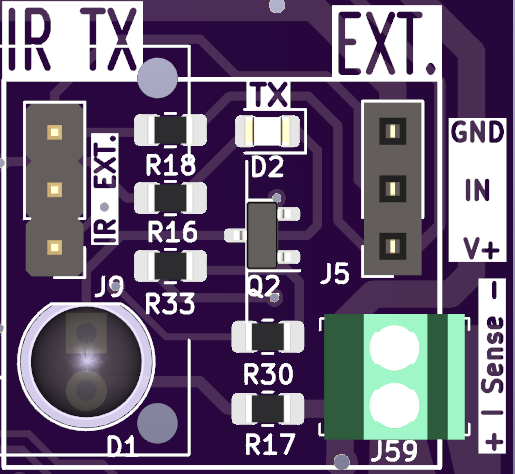

Trasmettitore a infrarossi per inviare segnali a dispositivi compatibili

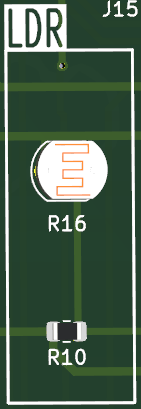

Fotoresistenza per il rilevamento della luce ambientale

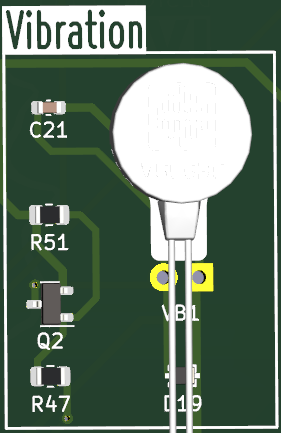

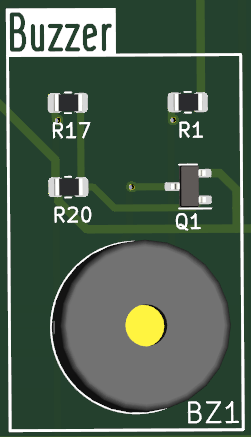

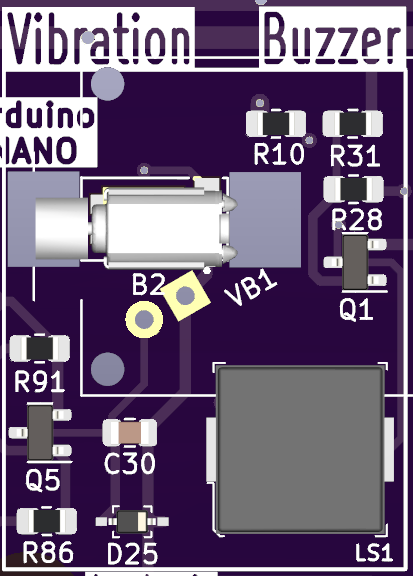

Buzzer integrato per l’emissione di toni e notifiche sonore; motore a vibrazione per fornire feedback tattile

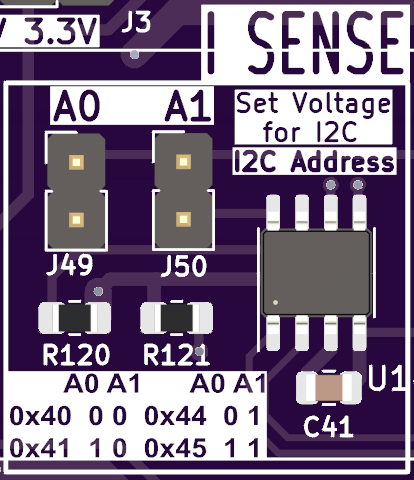

Il sensore di corrente INA219B consente di effettuare misure di corrente tramite morsettiera dedicata

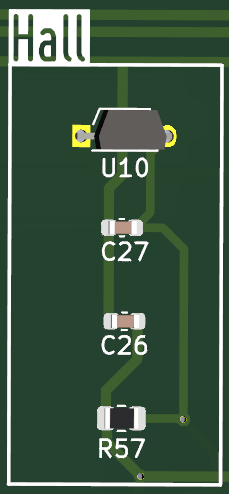

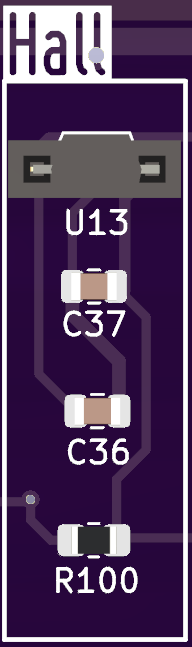

Sensore Hall per il rilevamento di campi magnetici

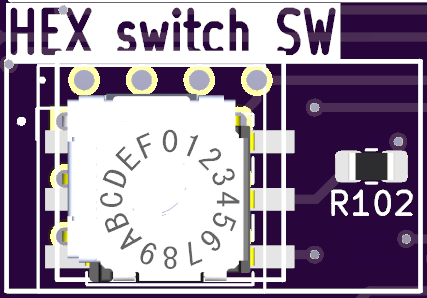

Interruttore esadecimale per selezioni rapide, ottimo per impostazioni parametri

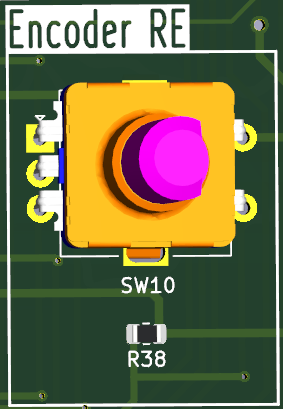

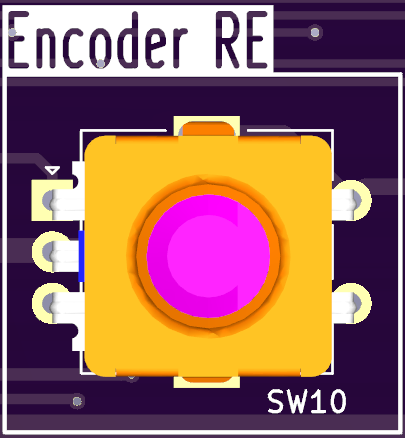

Encoder rotativo con pulsante integrato per regolazioni e selezioni precise

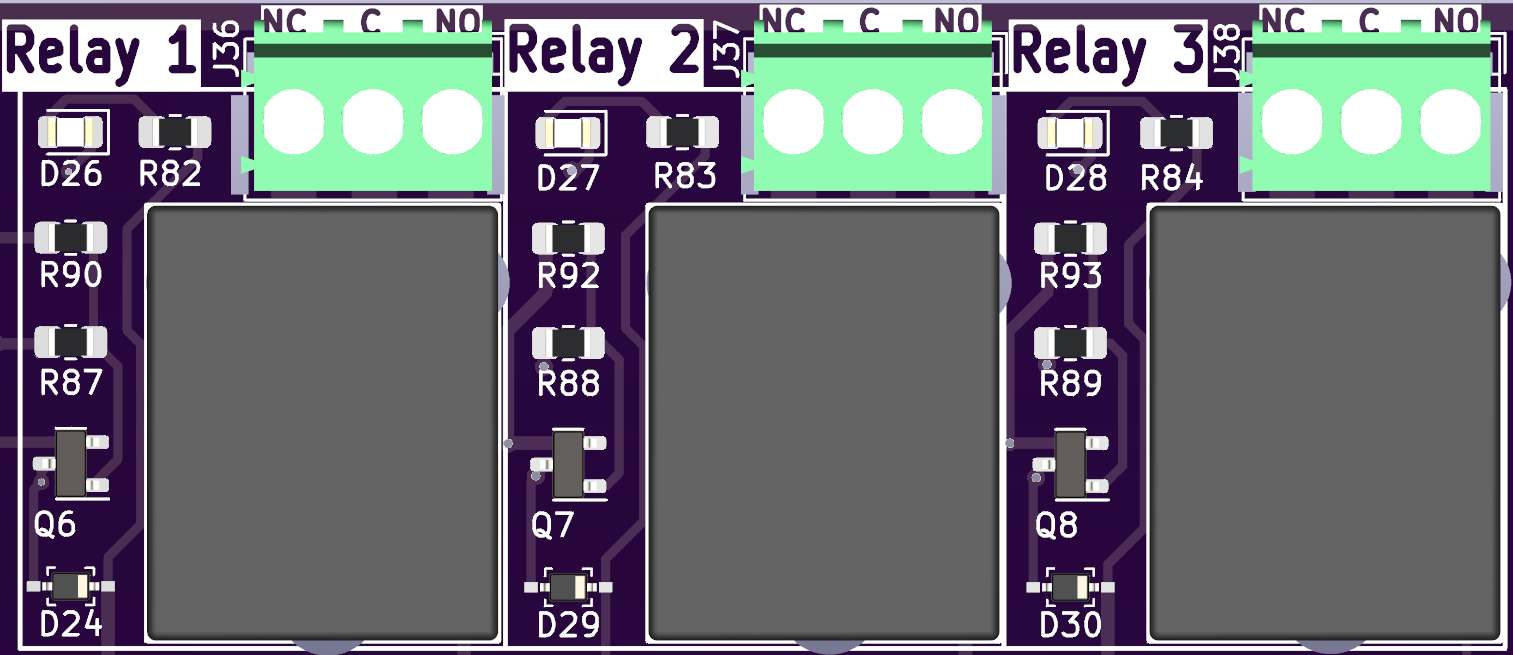

Relé di potenza integrati per il controllo sicuro di carichi elettrici AC e DC, disaccoppiati elettricamente dal pilotaggio

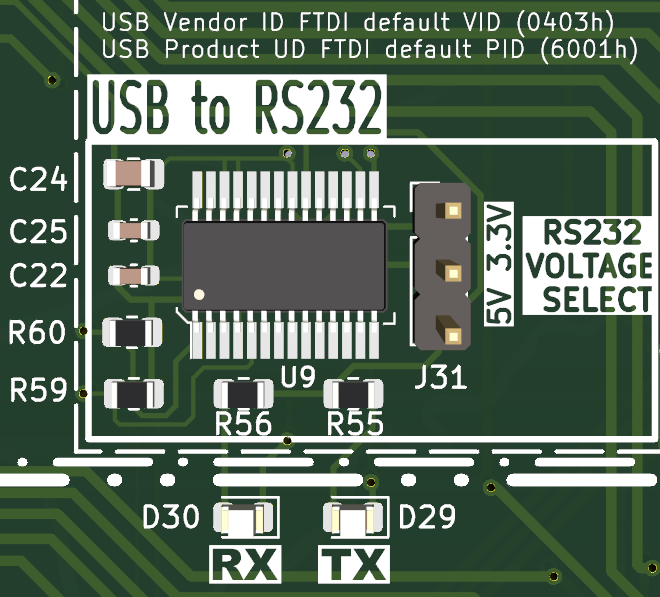

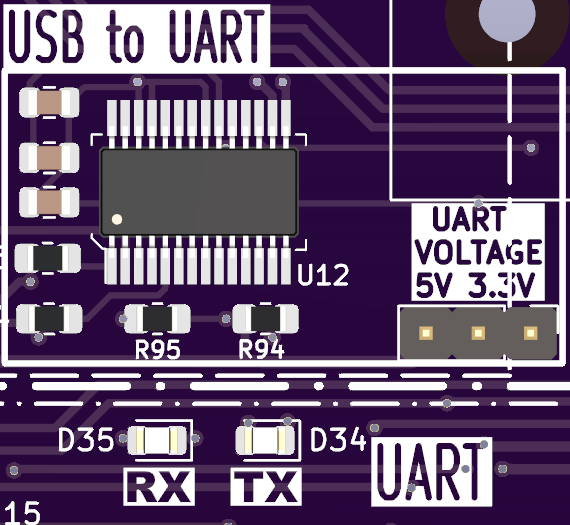

Convertitore USB→UART integrato con LED di stato su RX/TX e selezione della tensione dei segnali a 3.3V o 5V tramite jumper.

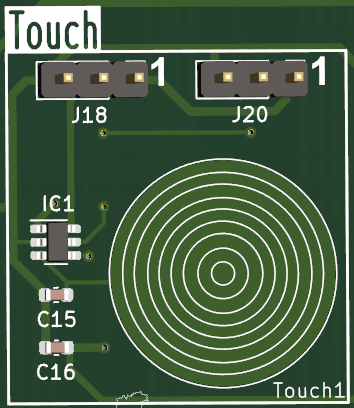

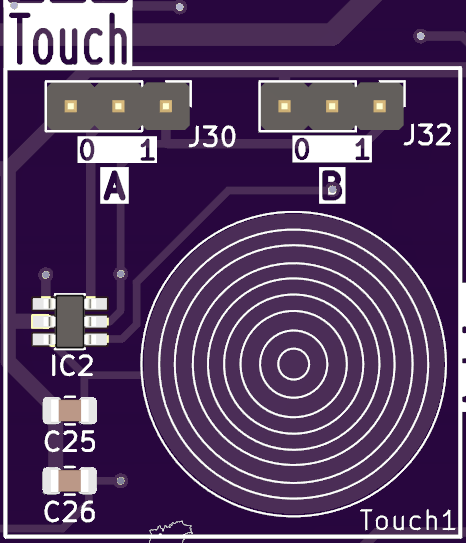

Attiva funzioni e comandi con un semplice tocco grazie al sensore touch

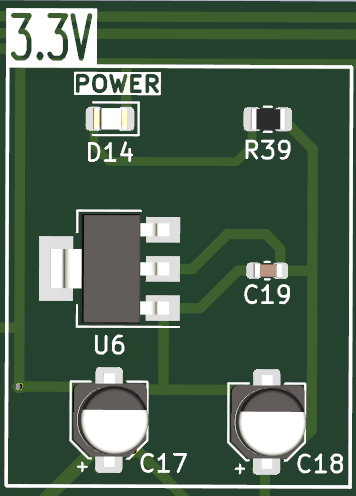

Regolatore integrato a 3.3V per alimentare circuiti e moduli

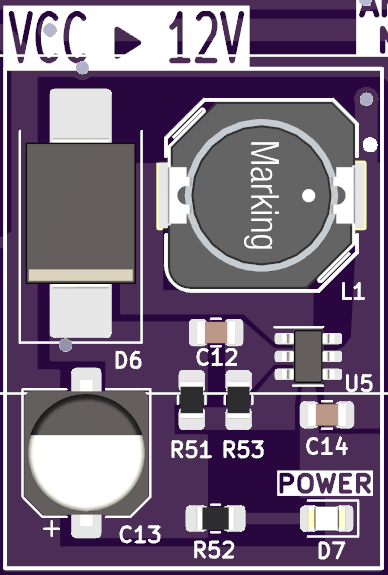

Regolatore integrato a 12V per alimentare circuiti e moduli esterni

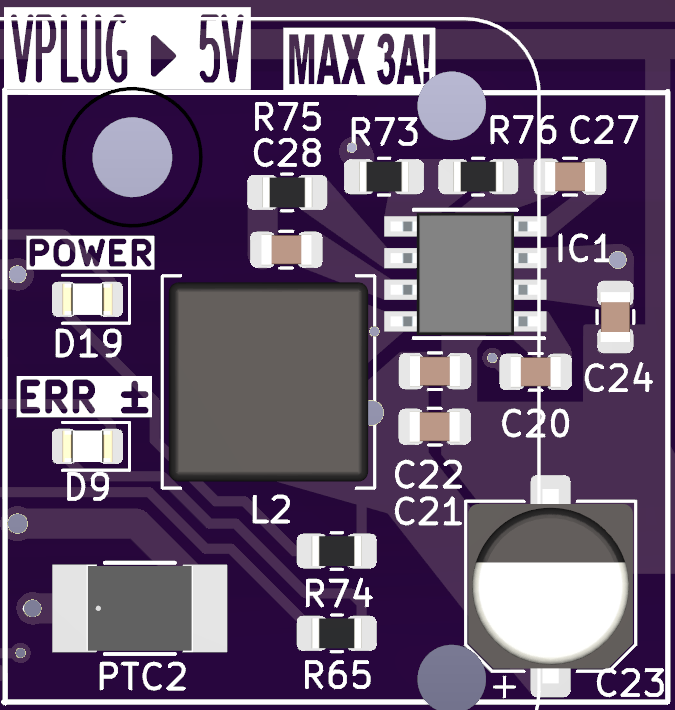

Regolatore integrato per generare l’alimentazione della scheda a 5V partendo dalla tensione fornita dal PLUG
Morsettiera per l’alimentazione esterna

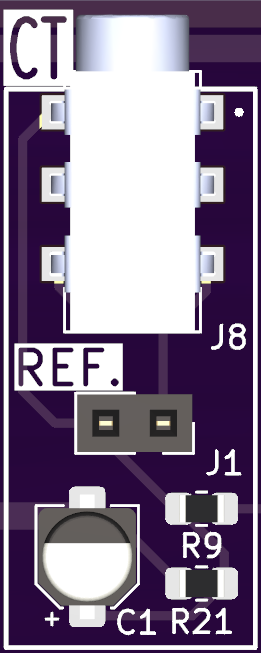

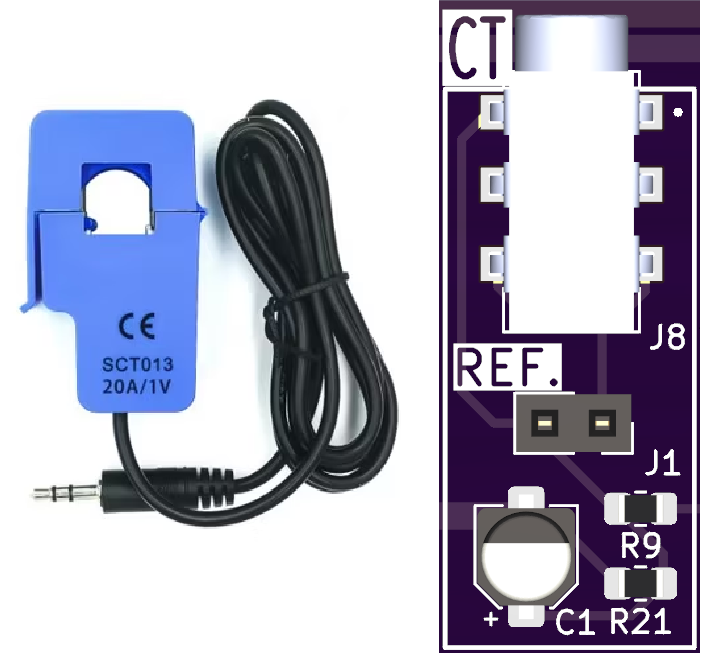

Trasformatore di corrente SCT013 per il monitoraggio non invasivo dei consumi elettrici e della corrente assorbita

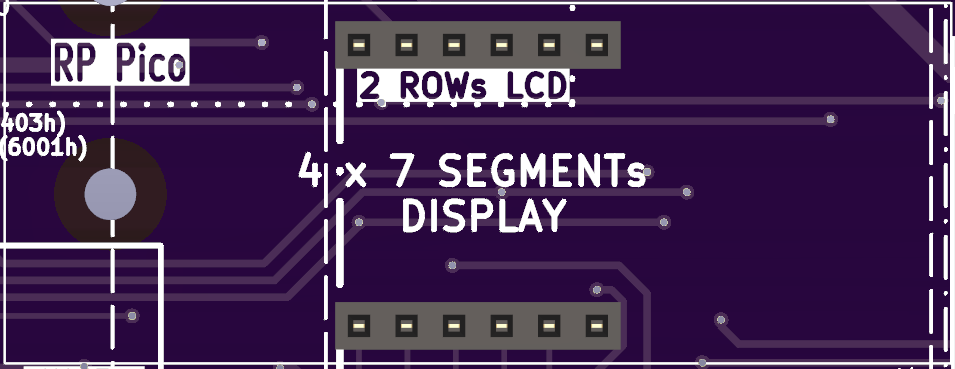

Zoccolo per un display a 7 segmenti da 4 cifre

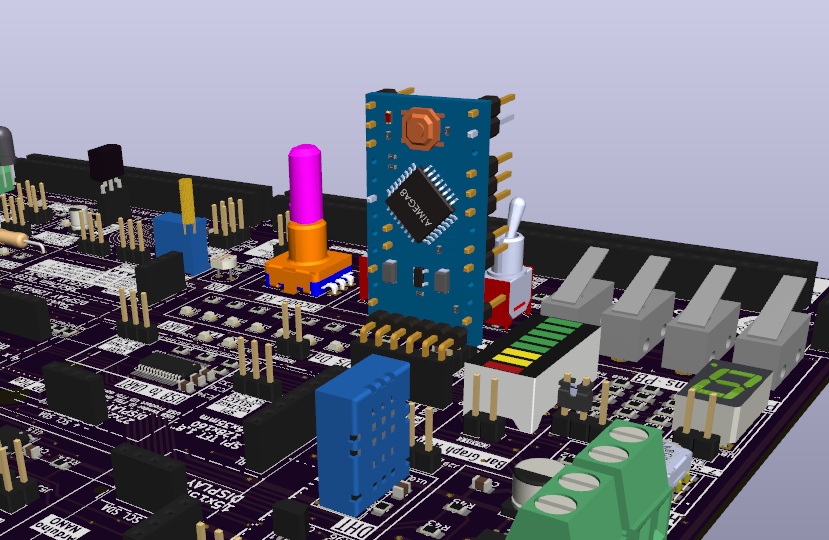

Connettore a 6 pin in grado di ospitare una scheda Arduino Pro Mini

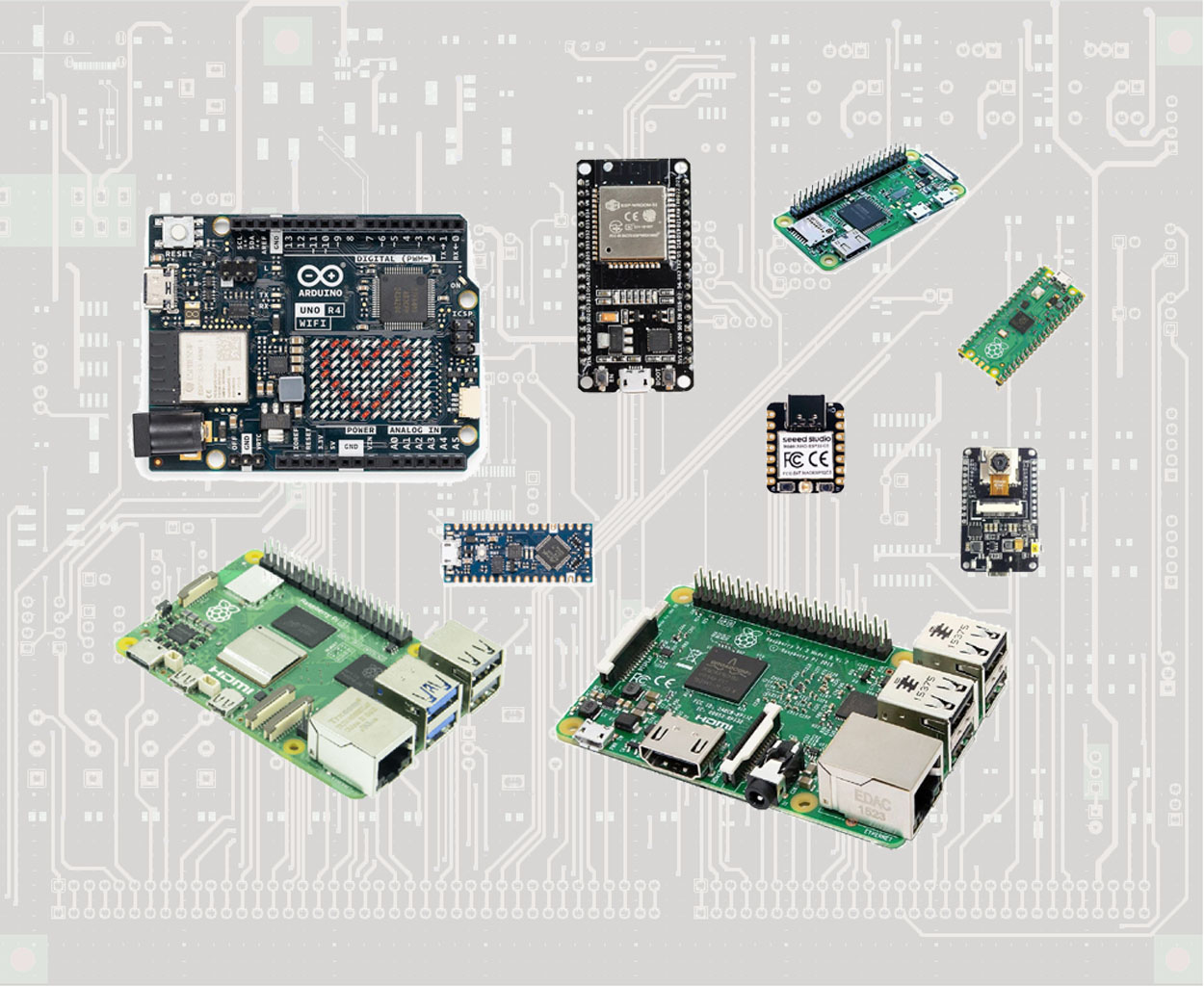

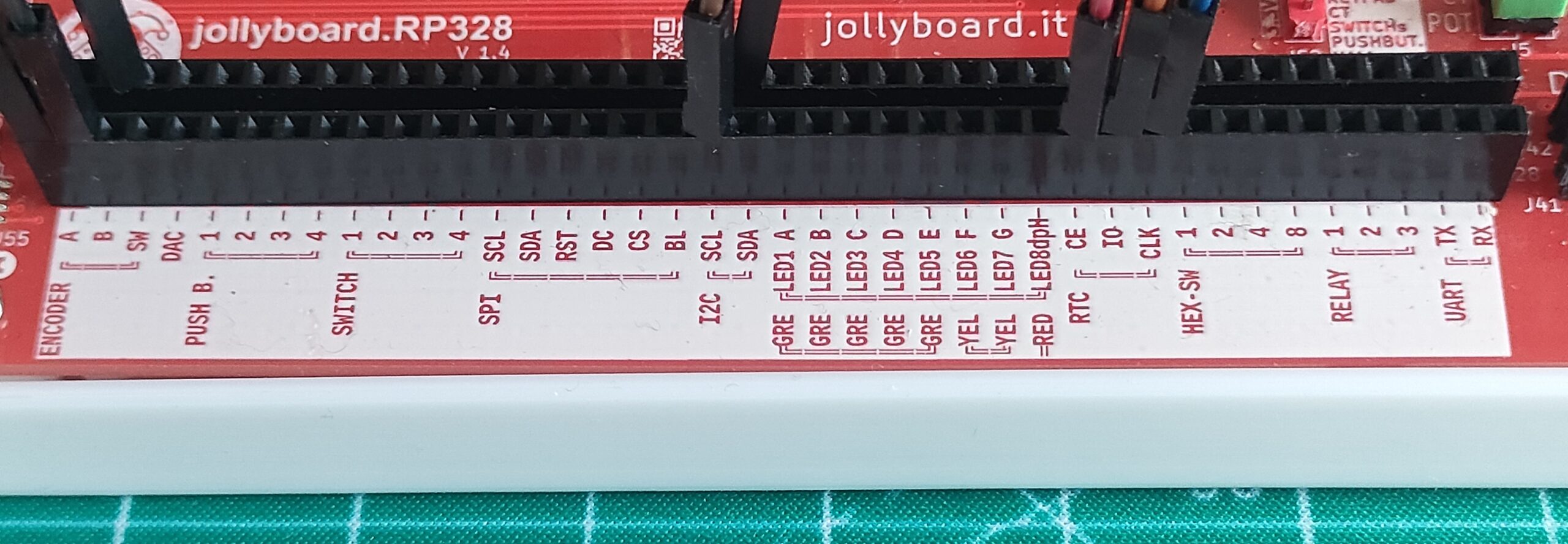

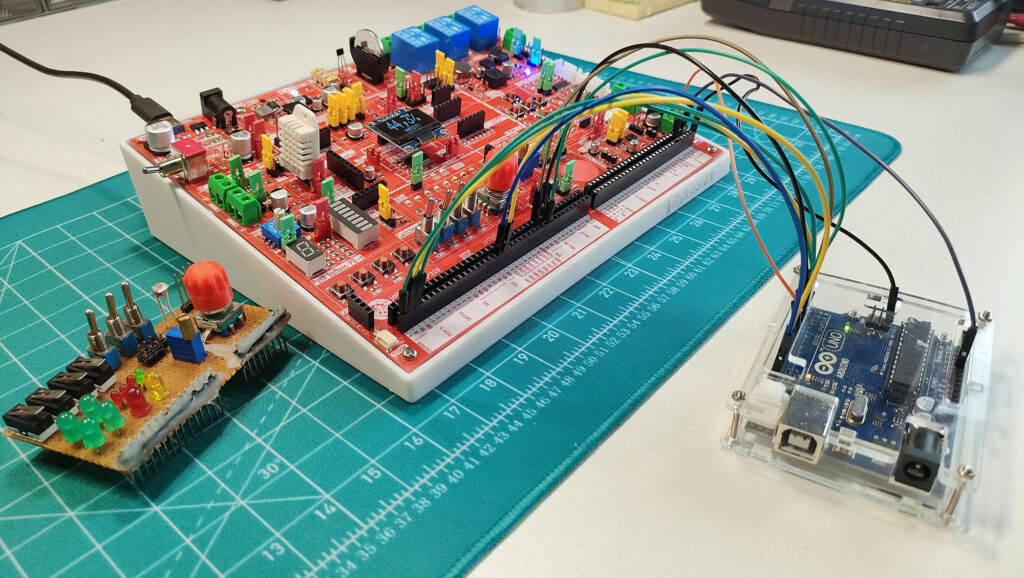

Il connettore della JollyBoard.RP328 permette di collegare rapidamente Arduino, Raspberry Pi o ESP alla vasta gamma di dispositivi che jollyBoard.RP328 mette a disposizione tramite Dupont wires (fili jumper), facilitando la realizzazione di prototipi senza falsi contatti.

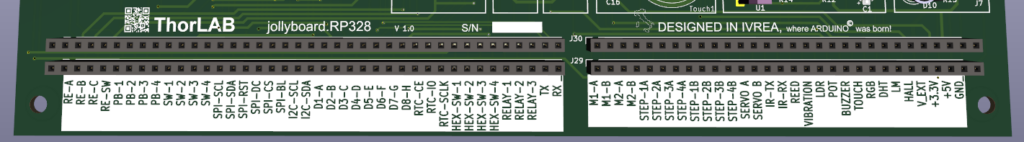

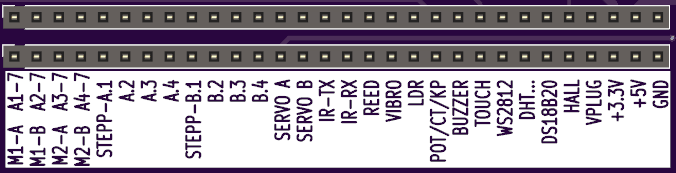

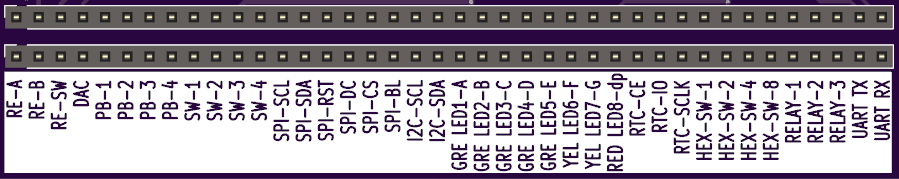

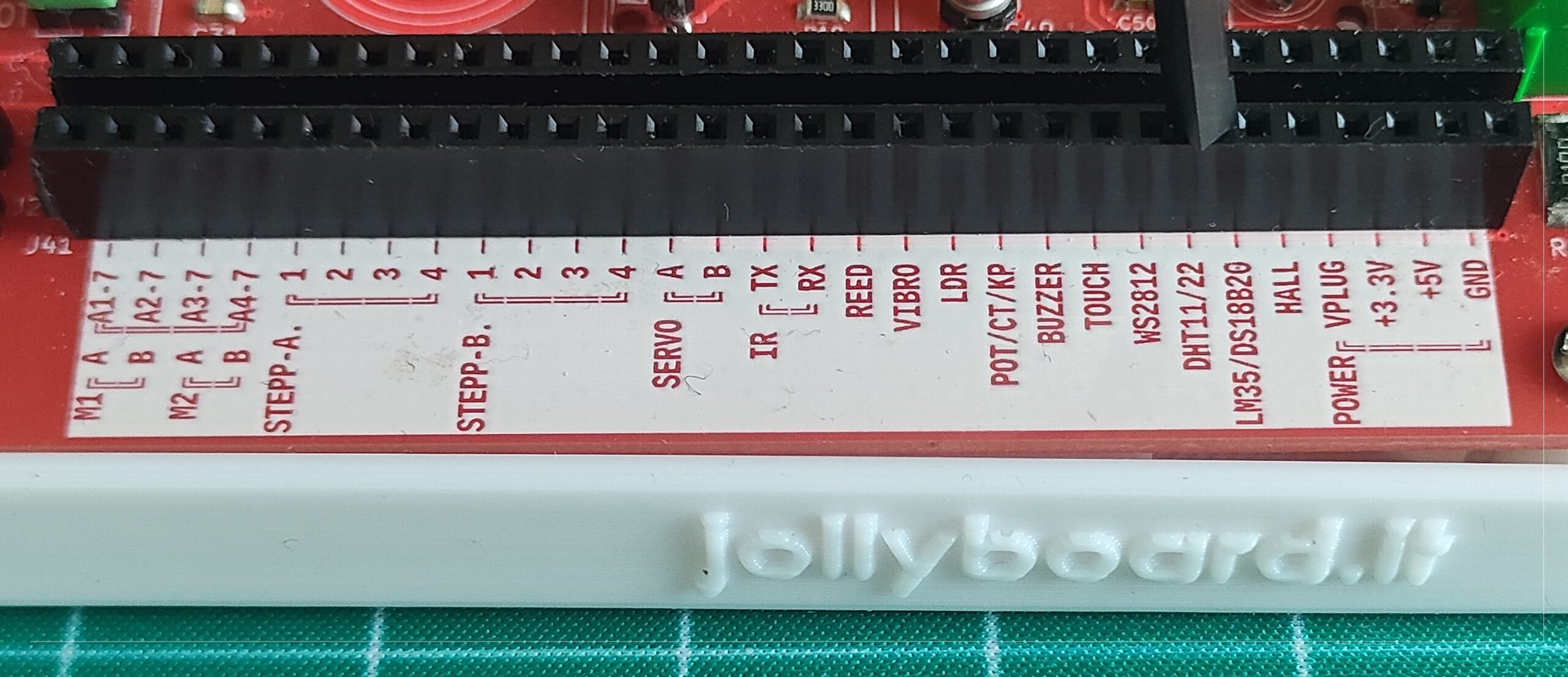

Ogni pin femmina del connettore è duplicato per ogni I/O (sensore, LED, ecc.), consentendo una connessione diretta, ordinata e con un’indicazione chiara della funzione associata.
Il risultato? Una cablatura pulita, un accesso semplificato a tutti i collegamenti e un’eccezionale stabilità elettrica.
La jollyBoard.RP328 è progettata per makers, principianti e professionisti, con un’attenzione particolare alla sicurezza e alla protezione dagli errori più comuni.

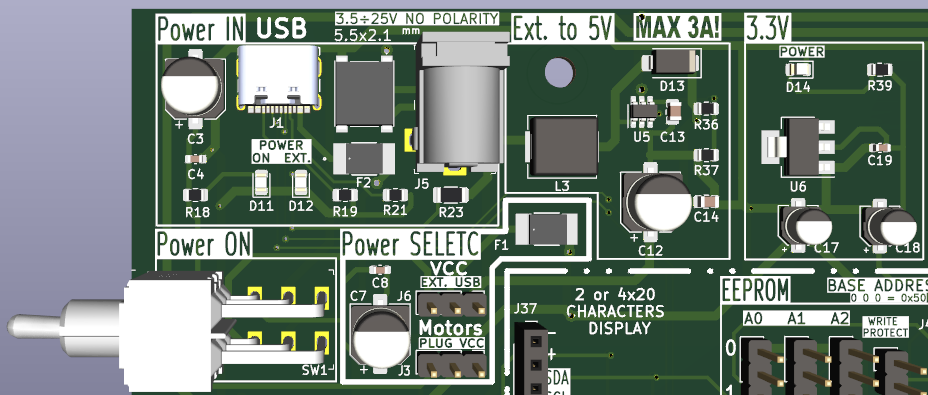

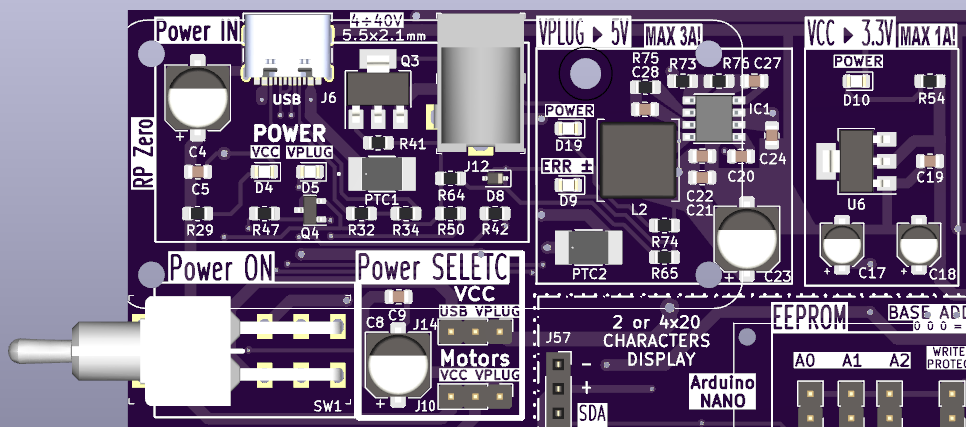

L’alimentazione avviene tramite un connettore USB-C in grado di fornire 5V fino a 3A, tramite un Power Bank oppure tramite un alimentatore esterno collegato ad un JACK di alimentazione. Nessuna preoccupazione sulla polarità: un circuito di protezione integrato rileva l’inversione della polarità segnalandolo con un LED ROSSO (ERR + –), a patto che la tensione sia compresa tra 4V e 40V.
Per garantire la massima flessibilità nella prototipazione, la jollyBoard.RP328 include anche un regolatore a 3,3V, fornendo così tutte le alimentazioni più utilizzate, oltre ad un regolatore a 12V per alimentare dispositivi esterni.
Un’attenzione particolare è stata dedicata all’alimentazione dei motori, che possono essere alimentati in tre modalità:
Sia l’alimentazione da USB che quella dal JACK sono protette con fusibili autoripristinanti (PTC), garantendo sicurezza contro sovracorrenti.
Infine, un interruttore generale isola completamente la scheda, interrompendo ogni alimentazione per una maggiore sicurezza.
►► dati tecnici
